Анализ рельефа — это комплекс инженерно-геодезических и морфометрических исследований, направленный на изучение геометрии поверхности, перепадов высот и гидрологических характеристик земли. Студии ландшафтного дизайна проводят анализ рельефа участка на предпроектном этапе с использованием тахеометрической съемки и лидарного сканирования по регламентам СП 47.13330.2016. Это позволяет получить исчерпывающие данные для построения трехмерных цифровых моделей, а также для расчета объемов земляных материалов.
Назначение и инженерные задачи исследования рельефа
Исследование рельефных условий решает задачи водоотведения, организации вертикальной планировки и безопасного размещения ландшафтных объектов. Выявление уклонов и перепадов высот предотвращает затопление фундамента и разрушение грунтовых массивов.
Вертикальная планировка и срезка грунта
В практике современного ландшафтного проектирования вертикальная планировка представляет собой трансформацию естественного рельефа под проектные задачи. Комплексный анализ рельефа территории позволяет рассчитать баланс земляных масс, минимизируя ввоз и вывоз грунта. При укреплении склонов подпорными стенками инженерные вычисления помогают выделить критические участки со сложностями застройки, снижая нагрузки на конструктивные элементы.
Проектирование дренажа и инженерных сетей
Понимание естественного стока талых и дождевых вод необходимо для организации ливневых и дренажных систем. Изыскания фиксируют тальвеги и низинные участки, где присутствуют высокие отметки стояния влаги. Это предотвращает возникновение эрозионных процессов и размывание почвы при обильных осадках.
Методы и технологии изучения геометрии участка
Изучение топографии территории проводится инструментальными методами геодезии, включая тахеометрическую съемку, нивелирование и лазерное сканирование. Применение ГИС-технологий и трехмерного моделирования позволяет с точностью до миллиметра определить координаты и отметки высот.
| Метод геодезических изысканий | Точность и измеряемые параметры | Применяемое оборудование | Основное назначение на объекте |
|---|---|---|---|
| Геометрическое нивелирование | Высокая точность превышений (до 1 мм) | Оптические и цифровые нивелиры, рейки | Определение высотных отметок и уклонов |
| Тахеометрическая съемка | Координаты X, Y, Z с точностью до 5 мм | Электронные тахеометры | Съемка границ, построение планов |
| Лидарное 3D-сканирование | Миллиметровая детализация геометрии | Наземные и воздушные лазерные сканеры | Построение объемов для сложной формы рельефа |
Геодезическая съемка и цифровое моделирование
Инженерно-геодезический комплекс изысканий включает измерение углов, расстояний и высотных меток. На основе собранных данных формируются цифровые модели местности. Высотные линии и горизонтали отражают высотный характер структурных блоков поверхности, что позволяет архитектору точно привязать здания и малые объекты.

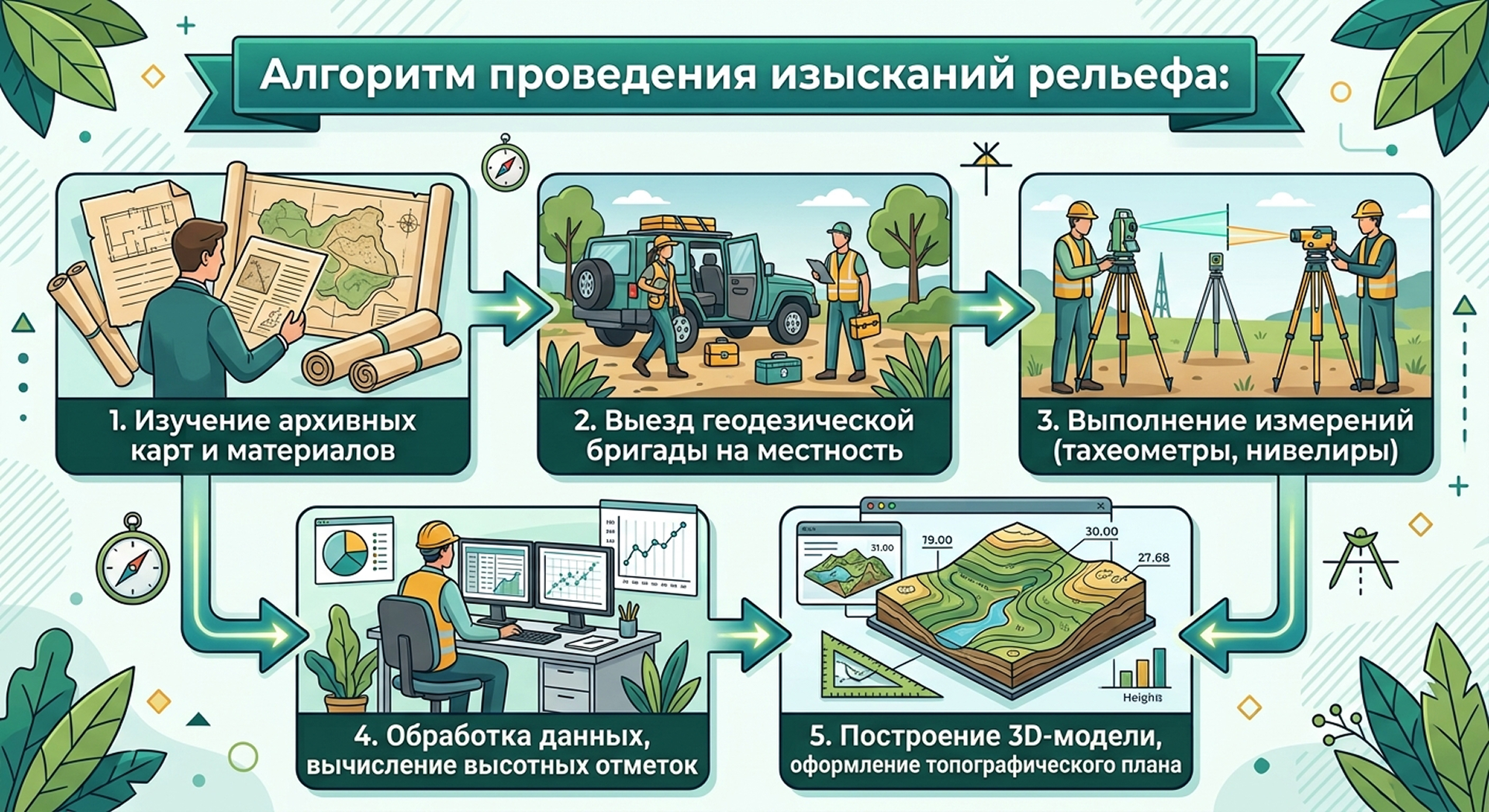

Пошаговый алгоритм проведения изысканий рельефа
Процесс исследования местности состоит из последовательных шагов: выезда геодезистов, инструментальных измерений, математической обработки данных и построения топографического плана. Алгоритм гарантирует точность вычислений объемов перемещения грунта.
- Изучение архивных карт, материалов и сведений градостроительного плана.
- Выезд на объект и рекогносцировка территории геодезической бригадой.
- Выполнение полевых измерений с помощью тахеометров и цифровых нивелиров.
- Камеральная обработка геодезических данных и вычисление высотных отметок.
- Построение трехмерной цифровой модели и оформление топографического плана.
Следствия отказа от проведения топографических изысканий:
- Застой поверхностных вод и образование заболоченных зон на газонах.
- Деформация мощеных дорожек из-за сезонного пучения неукрепленного грунта.
- Перерасход бюджета на закупку и вывоз лишних объемов грунта.
Классификация типов рельефа и их влияние на дизайн
По характеру поверхности территории классифицируют на равнинные, террасированные, холмистые и овражные. Каждый тип имеет индивидуальные свойства, определяющие выбор конструктивных решений и ассортимента зеленых насаждений.
- Равнинный рельеф: требует искусственного создания микрорельефа и формирования уклонов для отвода ливневых стоков.
- Склоновые территории: предполагают устройство террас, лестничных маршей и габионных укреплений.
- Сложные конфигурации с оврагами: требуют выявления провалов, где расположены овраги, и стабилизации вымываемых участков.
В рамках данной статьи важно подчеркнуть, что проектирование садов в условиях разных почвенных пластов зависит от крутизны и ориентации склонов по сторонам света.
На что обратить внимание
При оценке топографии важно учитывать скрытые гидрогеологические явления, сезонные смещения пластов и риски вымывания грунта. Неучтенный уровень грунтовых вод приводит к проседанию мощения и деформации подпорных конструкций.
Схематический рисунок поверхностного стока показывает направление перемещения влаги во время таяния снега. Если на участке присутствуют глубокие понижения, их засыпка без предварительного дренажа создает риск образования подземных «линз». Графический рисунок изолиний рельефа выявляет участки с уклоном круче 15°, где требуется армирование геосетками. Итоговый рисунок горизонталей фиксирует отметки фундаментов и подпорных стен. Оценка геоморфологических особенностей и состояние отдельных участков земной поверхности гарантируют прочность всех конструкций.
Итоги и рекомендации
Комплексный анализ рельефа территории выступает фундаментальным условием надежности инженерно-благоустроительных работ. Изыскания предотвращают ошибки при устройстве дренажа, закладывании фундамента и посадке деревьев.
Профессиональный подход к топографической съемке обеспечивает долговечность малых архитектурных объектов и сохранение экологического баланса.
Компания Level Garden осуществляет анализ рельефа участка и другие услуги ландшафтного дизайна.
Автор статьи: Эксперт ландшафтного дизайна Гелисханова Екатерина
